Зачем нужен индивидуальный щит управления

Заводской щит не всегда закрывает задачи конкретного объекта: у заказчика могут быть особые требования по автоматизации, интеграции с BMS, резервированию, ротации компрессоров или специфическим алгоритмам работы. В таких случаях изготавливают щит под проект. Это даёт:

• Точное соответствие задачам объекта. В щит закладывают именно те функции, которые реально нужны (например, каскад компрессоров, ротация насосов, модуляция производительности, интеграция с системой вентиляции).
• Повышенную отказоустойчивость. Можно предусмотреть резервные цепи, дублирование критичных датчиков, аварийные режимы работы без полной остановки.
• Прозрачную документацию и обслуживание. При сборке «под проект» исполнитель выдаёт полный комплект схем, спецификаций и инструкций — это упрощает эксплуатацию и ремонт.
• Соответствие нормативам. Щит проектируют по ПУЭ, ГОСТ, СП, требованиям Ростехнадзора и отраслевым стандартам, что важно при проверках и вводе в эксплуатацию.

Индивидуальный щит особенно актуален при монтаже чиллеров на пищевых, фармацевтических, складских и производственных объектах, где критичны стабильность температуры, непрерывность работы и документальное подтверждение всех параметров.

Когда требуется изготовление щита управления

• При поставке чиллера в виде отдельных компонентов (агрегаты, теплообменники, трубопроводы) без готового шкафа автоматики.
• При замене устаревшего щита (реле на электромеханике, отсутствие цифрового управления, несовместимость с BMS).
• При модернизации: добавление удалённого мониторинга, диспетчеризации, новых контуров или каскадов.
• При повышенных требованиях к надёжности: резервирование, аварийные сценарии, автономная работа при потере связи.
• Для унификации парка оборудования: единый тип контроллеров и панелей для удобства обслуживания на нескольких объектах.

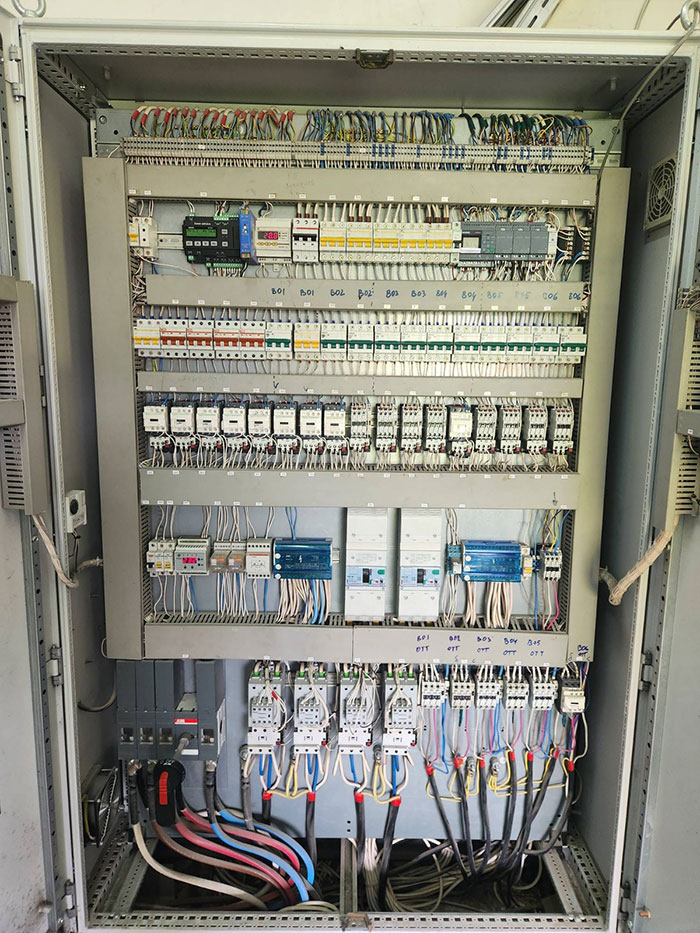

Из чего состоит щит управления чиллером

Типовой состав шкафа (может меняться в зависимости от ТЗ):

• Корпус с нужной степенью защиты. Для помещений — IP54, для агрессивных сред — IP65/IP66; материал — сталь с антикоррозийным покрытием или нержавеющая сталь.
• Вводно-распределительная группа. Автоматические выключатели, рубильник, реле контроля фаз (РНПП), УЗИП (защита от импульсных перенапряжений).
• Контроллер и модули ввода-вывода. Контроллер (Carel, Danfoss, Siemens и др.) плюс модули для аналоговых/дискретных сигналов, интерфейсы связи (Modbus, BACnet).
• Силовая часть. Магнитные пускатели, контакторы, тепловые реле, устройства плавного пуска или частотные преобразователи (если предусмотрены).
• Цепи управления и защиты. Реле давления, протока, температуры; термостаты; цепи аварийной сигнализации; светосигнальная арматура.
• Панель оператора. Кнопки, индикаторы, дисплей или HMI-панель для локального управления и просмотра параметров.
• Вторичные цепи и питание. Трансформатор 24/220 В, блоки питания, клеммные колодки, предохранители цепей управления.
• Маркировка и кабельные вводы. Чёткая маркировка проводов, нумерация клемм, герметичные кабельные вводы, отдельные каналы для силовых и сигнальных цепей.

Этапы изготовления щита управления

Процесс строго последовательный — каждый этап влияет на надёжность:

1. Техническое задание и анализ объекта. Фиксируют мощность и количество компрессоров, тип хладагента, требования к резервированию, интеграцию с BMS, климатические условия, класс надёжности.
2. Проектирование схемы. Разрабатывают принципиальную и однолинейную схему, схему соединений, спецификацию, компоновку шкафа. На этом этапе закладывают логику защит и алгоритмы работы.
3. Комплектация. Закупка компонентов по спецификации: предпочтение — брендовым компонентам с подтверждённой совместимостью и наличием сертификатов.
4. Сборка шкафа. Монтаж DIN-реек, шин, автоматов, контроллера, клеммников; прокладка и маркировка кабелей; установка панели оператора; монтаж кабельных вводов.
5. Программирование контроллера. Загрузка ПО, настройка уставок, алгоритмов (ротация, каскад, модуляция), логики защит, сценариев аварии, передачи данных.
6. Стендовые испытания. Проверка срабатывания защит (перекос фаз, низкое/высокое давление, отсутствие протока), корректности показаний датчиков, работы аварийных сценариев, передачи данных по Modbus/BACnet.
7. Монтаж на объекте. Установка шкафа, подключение силовых и сигнальных кабелей, датчиков и исполнительных механизмов; проверка фазировки и заземления.
8. Пусконаладка. Первый пуск, контроль токов по фазам, проверка работы в разных режимах, финальная настройка ПИД-регуляторов, проверка передачи аварийных сигналов.
9. Сдача и документация. Акт выполненных работ, протоколы испытаний, исполнительные схемы, перечень компонентов с артикулами и сертификатами, инструкция по эксплуатации, график ТО.

Критические требования и частые ошибки

На что обязательно смотрят опытные инженеры:

• Разделение силовых и сигнальных цепей. Силовые кабели и слаботочные линии прокладывают в разных лотках/каналах, чтобы исключить наводки и ложные срабатывания.
• Заземление и электробезопасность. Обязателен отдельный РЕ-проводник, надёжные соединения, маркировка. Нельзя объединять РЕ с нейтралью или с элементами гидравлического контура.
• Защита от неправильного чередования фаз. Реле контроля фаз — обязательный элемент для трёхфазных двигателей компрессоров и насосов.
• Качество соединений. Использование наконечников, правильная затяжка клемм, маркировка всех проводов и клемм — это снижает риск отказов и упрощает обслуживание.
• Герметичность шкафа. Гермовводы, уплотнители, правильный класс IP — особенно важно при установке в технических помещениях с высокой влажностью или пылью.
• Тестирование защит. Если не проверить срабатывание защит на стенде и на объекте, скрытые проблемы проявятся в эксплуатации и могут привести к аварии.

Особенности под разные типы чиллеров

• Чиллеры с винтовыми компрессорами. Нужны более сложные алгоритмы управления (модуляция, контроль маслосистемы, защита от помпажа), расширенные цепи защит и, как правило, более мощный контроллер.
• Чиллеры со спиральными/поршневыми компрессорами. Акцент на защиту от гидроудара, контроль перегрева, корректную ротацию и каскад.
• Многоконтурные и каскадные системы. Требуют расширенной логики: распределение нагрузки, ротация по наработке, сценарии аварии при отказе одного контура.
• Системы с диспетчеризацией. Важны корректные настройки протоколов (Modbus RTU/TCP, BACnet), масштабирование аналоговых сигналов, передача аварийных кодов и журналов событий.

Преимущества профессионального изготовления щита

Собственное проектирование и сборка: разработка схемы под реальные задачи и условия эксплуатации.
Контроль качества на каждом этапе: входной контроль компонентов, проверка сборки, стендовые испытания.
Полная совместимость с чиллером и BMS: корректная работа алгоритмов, передача всех параметров и аварийных сигналов.
Документальное сопровождение: исполнительные схемы, протоколы, сертификаты, инструкции — всё для отчётности и проверок.
Гарантия и поддержка: ответственность за работу щита, помощь при пусконаладке и в эксплуатации.
Гибкость под требования заказчика: от простого щита до сложной системы с резервированием и диспетчеризацией.

Что спросить у подрядчика перед заказом щита

Чтобы избежать ошибок и переделок, уточните:

• Есть ли опыт сборки щитов именно под чиллеры (а не только под вентиляцию или отопление)?
• Какие контроллеры и компоненты используются (бренды, наличие сертификатов)?
• Как организовано тестирование (стенд, имитация аварий, проверка защит)?
• Какой комплект документации вы получите (схемы, протоколы, инструкции)?
• Какая гарантия и условия поддержки при эксплуатации?
• Сможете ли интегрировать щит с вашей BMS (протокол, параметры передачи данных)?

Сборка щита управления чиллером — это не просто «собрать коробку с автоматами», а создать надёжный узел автоматики, который обеспечивает безопасную, стабильную и предсказуемую работу дорогостоящего оборудования. Грамотно спроектированный и собранный щит снижает риски аварий, упрощает обслуживание и даёт прозрачную отчётность для эксплуатации и проверок. Доверяйте проектирование и сборку только профильным подрядчикам, у которых есть опыт именно в холодильных системах и чёткие регламенты качества на каждом этапе.
