Зачем нужна именно сборка «под проект», а не типовой щит

Типовые решения удобны для простых задач, но на промышленных, коммерческих и инфраструктурных объектах типовой щит часто не закрывает реальные потребности. Сборка под проект даёт:

• Точное соответствие нагрузке и задачам. Щит проектируется под реальные мощности, количество линий, режимы работы и сценарии аварии.
• Повышенную безопасность и надёжность. Закладываются правильные уровни селективности защит, разделение силовых и слаботочных цепей, корректное заземление и защита от импульсных перенапряжений.
• Интеграцию с автоматикой и диспетчеризацией. В щит сразу закладывают контроллеры, интерфейсы (Modbus, BACnet), модули ввода‑вывода, чтобы он стал частью общей системы управления зданием или производством.
• Удобство эксплуатации и обслуживания. Чёткая маркировка, понятная компоновка, наличие схем и инструкций позволяют быстро локализовать неисправность и сократить время простоя.
• Соответствие нормативам и проверкам. Проект и сборка выполняются по ПУЭ, ГОСТ, СП, требованиям Ростехнадзора и отраслевым стандартам, что важно при приёмке объекта и плановых проверках.

Особенно критичен индивидуальный подход для объектов с холодильным и климатическим оборудованием: здесь щит не только распределяет ток, но и управляет сложными алгоритмами (каскад компрессоров, ротация насосов, модуляция производительности), контролирует аварии и защищает дорогостоящие агрегаты от ошибок эксплуатации.

Основные типы электрических щитов

• Распределительные щиты (ЩР, ЩС). Предназначены для распределения электроэнергии по группам потребителей, установки автоматических выключателей и УЗО. Чаще всего применяются в зданиях и на объектах для розеточных и осветительных групп.
• Вводно‑распределительные устройства (ВРУ). Принимают питание от внешней сети, распределяют его по объекту, обеспечивают учёт электроэнергии и защиту на вводе. Это «точка входа» электричества на объект.
• Щиты автоматического ввода резерва (АВР). Переключают питание на резервный ввод при пропадании основного (генератор, вторая линия). Критичны для объектов, где недопустимы простои (холодильные склады, ЦОДы, медицинские учреждения).
• Шкафы управления и автоматики (ШУ, ЩА). Управляют конкретным оборудованием: насосами, вентиляцией, холодильными установками. Включают контроллеры, реле, пускатели, частотные преобразователи, интерфейсы связи.
• Силовые щиты (ШС). Рассчитаны на большие токи и мощные нагрузки. В них размещают крупные автоматы, рубильники, шинопроводы, устройства плавного пуска и частотные преобразователи.
• Щиты диспетчеризации и мониторинга. Обеспечивают сбор данных, передачу параметров в BMS, визуализацию, удалённый контроль и сигнализацию. Часто совмещаются с шкафами автоматики.

Из чего состоит электрический щит (типовой набор компонентов)

Состав зависит от назначения, но в большинстве случаев включают:

• Корпус. Металлический или пластиковый шкаф с нужной степенью защиты (IP31, IP54, IP65 и выше) в зависимости от условий эксплуатации (пыль, влага, агрессивная среда).
• Шины и клеммные колодки. Нулевая (N), защитная (PE), фазные шины; клеммники для удобного и безопасного подключения кабелей.
• Коммутационные аппараты. Автоматические выключатели, рубильники, разъединители — для коммутации и защиты линий.
• Устройства защитного отключения (УЗО) и дифференциальные автоматы. Защищают от токов утечки и поражения электрическим током.
• Реле и устройства контроля. Реле контроля фаз, напряжения, тока, температуры; устройства защиты от импульсных перенапряжений (УЗИП).
• Силовая автоматика. Магнитные пускатели, контакторы, устройства плавного пуска, частотные преобразователи — для управления электродвигателями и плавного пуска.
• Контроллеры и модули автоматизации. «Мозг» щита: программируемые логические контроллеры (ПЛК), модули ввода‑вывода, панели оператора (HMI), интерфейсы связи (Modbus, Profibus, BACnet).
• Вторичные цепи и питание автоматики. Трансформаторы, блоки питания 24 В, предохранители цепей управления, клеммники для сигнальных линий.
• Маркировка и кабельные вводы. Маркировка проводов и клемм, бирки, кабельные каналы, герметичные вводы, отдельные трассы для силовых и сигнальных кабелей.

Этапы изготовления электрического щита

Процесс строго последовательный — каждый этап влияет на итоговую надёжность:

1. Техническое задание и обследование объекта. Фиксируют нагрузки, категории надёжности, требования к АВР, диспетчеризации, резервированию, климатическим условиям, классу защиты, интеграции с BMS.
2. Проектирование. Разрабатывают однолинейные и принципиальные схемы, схемы соединений, компоновку шкафа, спецификацию оборудования. На этом этапе рассчитывают токи, выбирают номиналы автоматов, прописывают логику защит и алгоритмы работы автоматики.
3. Согласование проекта. При необходимости — согласование с энергоснабжающей организацией, проектировщиком здания, службой эксплуатации, заказчиком.
4. Комплектация. Закупка компонентов по спецификации: предпочтение — брендовым компонентам с подтверждённой совместимостью и наличием сертификатов.

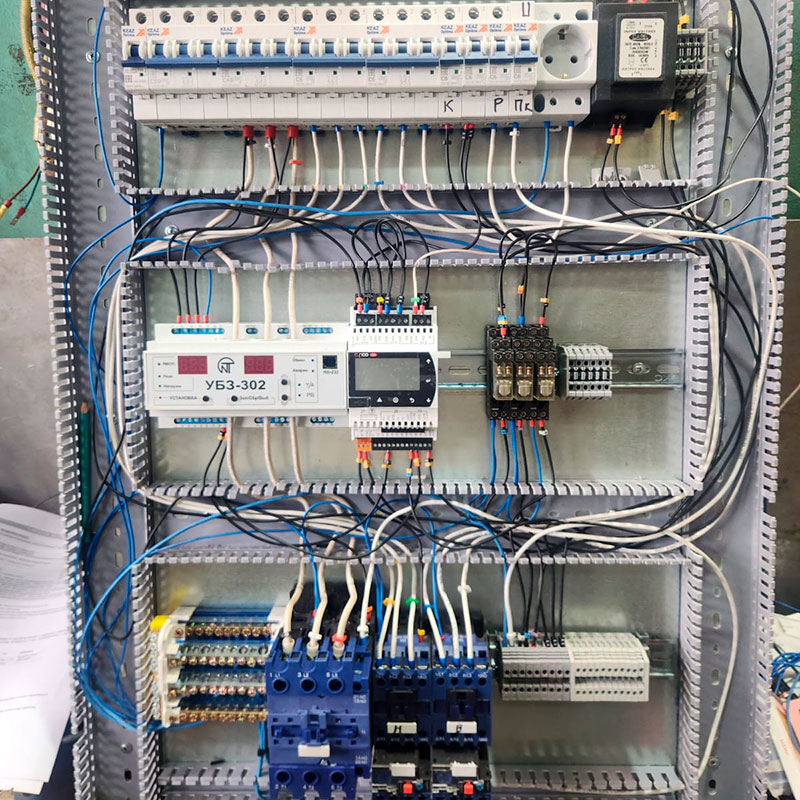

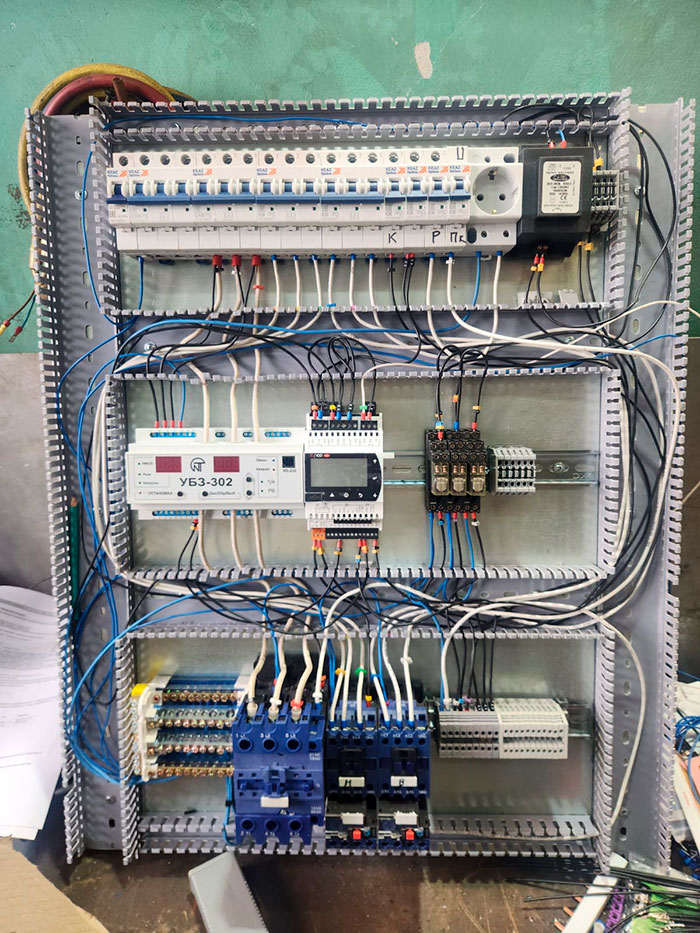

5. Сборка шкафа. Монтаж DIN‑реек, шин, автоматов, клеммников, контроллера, панели оператора; прокладка и маркировка кабелей; установка кабельных вводов и уплотнителей; проверка затяжки контактов.
6. Программирование и настройка автоматики. Загрузка ПО в контроллер, настройка уставок, алгоритмов (каскад, ротация, АВР), логики защит, сценариев аварии, передачи данных по выбранным протоколам.
7. Стендовые испытания. Проверка срабатывания защит (перегрузка, короткое замыкание, утечка, перекос фаз), корректности показаний датчиков, работы аварийных сценариев, передачи данных, имитация отказов и переключения АВР.
8. Монтаж на объекте. Установка шкафа, подключение силовых и сигнальных кабелей, датчиков и исполнительных механизмов; проверка фазировки, заземления, сопротивления изоляции.
9. Пусконаладка. Первый пуск, контроль токов по фазам, проверка работы в разных режимах, финальная настройка ПИД‑регуляторов, проверка передачи аварийных сигналов и журналов событий.
10. Сдача и документация. Акт выполненных работ, протоколы испытаний, исполнительные схемы, перечень компонентов с артикулами и сертификатами, инструкция по эксплуатации, график ТО.

Критические требования и частые ошибки

На что обязательно смотрят опытные инженеры:

• Селективность защит. Важно, чтобы при аварии отключалась только повреждённая линия, а не весь щит. Для этого подбирают номиналы и характеристики автоматов по селективной карте.
• Разделение силовых и сигнальных цепей. Силовые кабели и слаботочные линии прокладывают в разных лотках/каналах, чтобы исключить наводки и ложные срабатывания автоматики.
• Заземление и электробезопасность. Обязателен отдельный РЕ‑проводник, надёжные соединения, маркировка. Нельзя объединять РЕ с нейтралью или с элементами инженерных систем.
• Качество соединений. Использование наконечников, правильная затяжка клемм, маркировка всех проводов и клемм — это снижает риск отказов и упрощает обслуживание.
• Герметичность шкафа. Гермовводы, уплотнители, правильный класс IP — особенно важно при установке в технических помещениях с высокой влажностью или пылью.
• Тестирование защит и АВР. Если не проверить работу защит и переключение АВР на стенде и на объекте, скрытые проблемы проявятся в эксплуатации и могут привести к аварии или длительному простою.

Особенности щитов для холодильного и климатического оборудования

• Защита компрессоров и электродвигателей. Используют тепловые реле, устройства плавного пуска или частотные преобразователи; обязательно реле контроля фаз и защита от перекоса.
• Контроль технологических параметров. Датчики температуры, давления, протока, уровня; аналоговые входы контроллера для точного поддержания режима.
• Алгоритмы управления. Каскад и ротация компрессоров, модуляция производительности, сценарии аварии при отказе одного контура, управление оттайкой.
• Диспетчеризация и отчётность. Передача параметров и аварийных событий в BMS, ведение журналов, сигнализация о критических отклонениях.
• Резервирование и бесперебойность. АВР, резервные цепи управления, автономные источники питания для критических цепей (контроллер, сигнализация).

Преимущества профессионального изготовления щита

Собственное проектирование и сборка: разработка схемы под реальные задачи и условия эксплуатации.
Контроль качества на каждом этапе: входной контроль компонентов, проверка сборки, стендовые испытания.
Полная совместимость с оборудованием и BMS: корректная работа алгоритмов, передача всех параметров и аварийных сигналов.
Документальное сопровождение: исполнительные схемы, протоколы, сертификаты, инструкции — всё для отчётности и проверок.
Гарантия и поддержка: ответственность за работу щита, помощь при пусконаладке и в эксплуатации.
Гибкость под требования заказчика: от простого распределительного щита до сложной системы с АВР, автоматикой и диспетчеризацией.

Что спросить у подрядчика перед заказом щита

Чтобы избежать ошибок и переделок, уточните:

• Есть ли опыт проектирования и сборки щитов именно под ваше оборудование (холодильное, вентиляционное, насосное и т. п.)?
• Какие бренды компонентов используются (автоматы, контроллеры, УЗО) и есть ли сертификаты?
• Как организовано тестирование (стенд, имитация аварий, проверка АВР и защит)?
• Какой комплект документации вы получите (схемы, протоколы, инструкции, сертификаты)?
• Какая гарантия и условия поддержки при эксплуатации?
• Сможете ли интегрировать щит с вашей BMS (протокол, параметры передачи данных)?
• Проводится ли расчёт селективности защит и как он подтверждается?

Сборка электрического щита — это не просто «собрать коробку с автоматами», а создать надёжный узел электроснабжения и автоматики, который обеспечивает безопасную, стабильную и предсказуемую работу оборудования, защищает объект от аварий и даёт прозрачную отчётность для эксплуатации и проверок. Грамотно спроектированный и собранный щит снижает риски, сокращает время простоя и повышает общую надёжность инженерных систем. Доверяйте проектирование и сборку только профильным подрядчикам, у которых есть опыт именно в ваших задачах и чёткие регламенты качества на каждом этапе.
