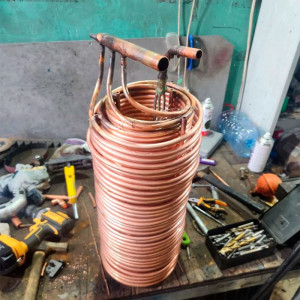

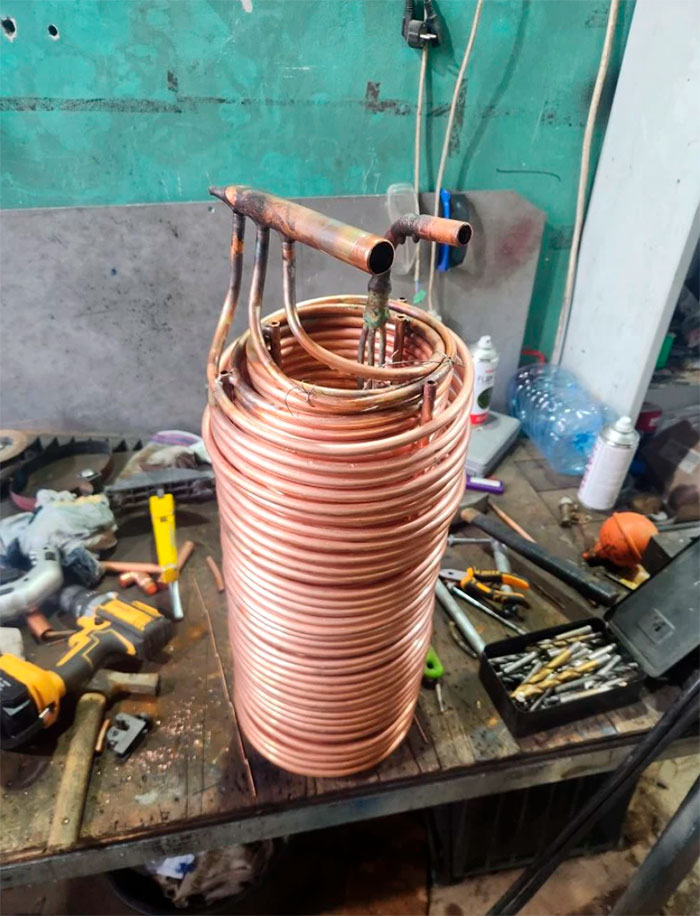

Зачем нужен индивидуальный погружной испаритель из меди

Индивидуальное изготовление даёт:

• Максимальную теплопередачу. Медь имеет один из самых высоких коэффициентов теплопроводности среди конструкционных металлов — это позволяет быстрее снимать тепловую нагрузку и точнее удерживать температуру.
• Точное соответствие габаритам и условиям объекта. Испаритель проектируется под конкретную ёмкость, проёмы, крепления и схему циркуляции — исключаются «мёртвые зоны» и неэффективные участки.
• Стабильность работы в жёстких режимах. Конструкция учитывает перепады температур, вибрации, гидроудары и пиковые нагрузки — за счёт правильного подбора толщины стенки, шага оребрения и схемы подачи хладагента.
• Надёжность и герметичность. Применяются проверенные технологии соединений (высокотемпературная пайка, TIG-сварка), контроль швов и опрессовка — для исключения утечек хладагента и попадания среды в контур.
• Совместимость с разными хладагентами и средами. Подбор материалов и покрытий (при необходимости) обеспечивает работу с водой, рассолами, пищевыми и технологическими жидкостями без ускоренной коррозии.
• Документальное сопровождение и прослеживаемость. Вы получаете чертежи, спецификации, протоколы испытаний, акты контроля качества, паспорта и инструкции — это важно для приёмки, страхования и сервисного обслуживания.

Погружной испаритель — не «универсальная трубка в баке», а инженерный узел, где каждый параметр влияет на результат: от шага витков и уклонов до толщины стенки и технологии пайки. Ошибка в расчёте теплопритоков или подборе диаметра трубы приводит к недоохлаждению, обмерзанию, падению производительности или преждевременному выходу из строя. Доверьте проектирование и изготовление профессионалам — мы гарантируем соответствие проектным параметрам и стабильную работу в реальных условиях.

Когда требуется изготовление погружного испарителя

• При модернизации: когда штатный испаритель не справляется с возросшей тепловой нагрузкой или не обеспечивает нужную скорость охлаждения.
• Для нестандартных ёмкостей и резервуаров, где невозможно применить серийные решения из‑за габаритов, формы или условий монтажа.
• Если нужна повышенная скорость охлаждения (например, в шоковых режимах, при охлаждении вязких или плотных сред).
• При замене вышедшего из строя испарителя, если оригинальная модель снята с производства или не соответствует новым требованиям.
• Для технологических процессов, где требуется равномерное температурное поле и минимизация градиентов по объёму ёмкости.
• В составе комплексных решений: когда испаритель интегрируется с насосной группой, автоматикой, системой мониторинга и диспетчеризацией.

Что входит в услугу «Изготовление погружного испарителя из меди»

Мы берём на себя полный цикл работ:

• Обследование объекта и сбор исходных данных. Замеры ёмкости, фотофиксация, анализ условий эксплуатации (температура среды, расход, вязкость, наличие примесей), оценка точек подключения, креплений, вибраций и доступа для обслуживания. Фиксация требований к скорости охлаждения, допустимым габаритам и материалам.
• Теплотехнический расчёт и проектирование. Определение теплопритоков, подбор температуры кипения и перегрева, расчёт площади теплообмена, шага витков, длины и диаметра труб, схемы подачи/возврата хладагента. Разработка чертежей и спецификаций с учётом требований к прочности и герметичности.
• Подбор материалов и комплектующих. Выбор марки меди и толщины стенки под рабочее давление и среду, подбор фитингов, штуцеров, креплений, уплотнений и, при необходимости, защитных покрытий. Контроль сертификатов и прослеживаемости материалов.
• Изготовление на производстве. Раскрой труб, гибка по шаблонам, сборка каркаса, пайка/сварка соединений, установка крепёжных элементов и защитных экранов. Применение технологий, исключающих перегрев и деформацию меди.
• Контроль качества и испытания. Визуальный и капиллярный контроль швов, опрессовка азотом на повышенное давление (обычно 1,5–2× рабочее), проверка герметичности течеискателем, контроль геометрии и чистоты внутренних поверхностей.
• Упаковка и логистика. Защита торцов и соединений, упаковка для безопасной транспортировки, маркировка, организация доставки и такелажа на объекте.
• Монтаж и интеграция. Установка в ёмкости, подключение к холодильному контуру, организация масловозврата и уклонов, монтаж датчиков, теплоизоляции (при необходимости), подключение к автоматике и BMS.
• Пусконаладка и тестирование. Вакуумирование, заправка хладагентом, настройка уставок, проверка равномерности охлаждения по объёму, замеры температур и давлений, имитация пиковых нагрузок, контроль обмерзания и работы защит.
• Сдача и документация. Подписание актов, передача чертежей, паспортов, протоколов испытаний и контроля швов, инструкций по эксплуатации и ТО, инструктаж персонала, внесение данных в паспорт установки.

Ключевые нюансы и требования при изготовлении

При создании погружного медного испарителя важно учитывать:

• Тепловая нагрузка и скорость охлаждения. Расчёт должен учитывать не только средние, но и пиковые значения — иначе испаритель будет «не дотягивать» в моменты максимальной нагрузки.
• Геометрия и шаг витков. Слишком плотный шаг ухудшает омывание поверхности средой и снижает эффективность; слишком редкий — уменьшает площадь теплообмена. Оптимальный шаг подбирается расчётом.
• Толщина стенки и рабочее давление. Для фреоновых контуров с высоким давлением (R404A, R507A, R448A) толщина стенки должна обеспечивать запас прочности; для низкотемпературных режимов — исключать хрупкость при низких температурах.
• Технология соединений. Пайка твёрдым припоем или TIG‑сварка должны выполняться в контролируемых условиях, с защитой зоны шва и контролем температуры, чтобы не допустить отжига и потери прочности меди.
• Масловозврат и уклоны. Горизонтальные участки и коллекторы должны иметь уклоны к компрессору; при длинных трассах — маслоподъёмные петли. Это критично для стабильной работы винтовых и спиральных компрессоров.
• Защита от коррозии и среды. При работе с агрессивными или солевыми растворами может потребоваться дополнительное покрытие или применение биметаллических решений — чтобы продлить срок службы испарителя.
• Крепление и вибростойкость. Испаритель должен быть надёжно зафиксирован, чтобы исключить смещение, вибрацию и усталостные трещины в соединениях.
• Безопасность и нормативы. Работы выполняются с учётом ПУЭ, СП, ГОСТ EN 378, требований к сосудам под давлением и правилам обращения с хладагентами.

Этапы изготовления «под ключ»

• Заявка и выезд инженера. Сбор исходных данных, фотофиксация, замеры, анализ требований и сроков, обсуждение бюджета и графика.
• Расчёт и проектирование. Теплотехнический расчёт, подбор параметров, разработка чертежей и спецификации, согласование с заказчиком.
• Закупка и подготовка материалов. Заказ меди, фитингов и комплектующих, входной контроль, подготовка оснастки и шаблонов для гибки.
• Производство. Раскрой, гибка, сборка, пайка/сварка, установка креплений, предварительная проверка геометрии.
• Испытания и контроль. Опрессовка, контроль швов, проверка герметичности, контроль чистоты и геометрии, оформление протоколов.
• Доставка и монтаж. Транспортировка, такелаж, установка в ёмкости, подключение к контуру и автоматике, организация масловозврата.
• Наладка и тестирование. Вакуумирование, заправка, настройка, замеры параметров, проверка равномерности охлаждения, имитация аварийных ситуаций.
• Приёмка и передача. Сдача объекта, подписание актов, выдача документации, инструктаж, внесение данных в паспорт и график ТО.

Особенности для разных типов объектов

• Камеры шоковой заморозки и скороморозильные ванны. Акцент на скорость охлаждения и равномерность поля; применяются более плотные витки и усиленные крепления, контроль обмерзания и оттайки.
• Технологические ёмкости и ванны (пищевые, химические, гальванические). Важны инертность к среде, чистота поверхности и защита от коррозии; при необходимости — защитные покрытия и специальные уплотнения.
• Резервуары большого объёма и накопители. Используются секционные испарители, коллекторные схемы и распределённая подача хладагента — чтобы исключить локальные перегревы и «мёртвые зоны».
• Фармацевтические и чистые производства. Повышенные требования к чистоте, герметичности и документации; применяются бесшовные трубы, аргонодуговая сварка, полная прослеживаемость материалов и валидация температурных зон.
• Объекты с высокой вибрацией и подвижностью. Усиленные крепления, демпфирующие элементы, вибростойкие соединения — чтобы исключить усталостные разрушения и разгерметизацию.

Наши преимущества при изготовлении погружных испарителей

Более 10 лет опыта проектирования и изготовления теплообменных узлов для низкотемпературных, шоковых и промышленных установок.
Собственное производство и контроль каждого этапа — от раскроя до финальной опрессовки.
Расчёт под реальные условия: теплопритоки, вязкость среды, циркуляцию, пиковые нагрузки и допустимые габариты.
Полный цикл «под ключ»: от обследования до сдачи объекта с исполнительной документацией и инструктажами.
Использование профессионального оборудования: трубогибы, паяльные посты, вакуумные насосы, течеискатели, логгеры температуры и давления.
Гарантия на изделие и работы, включая герметичность, прочность швов и соответствие расчётным параметрам.
Оперативность и гибкость: адаптация под существующие ёмкости, сжатые сроки и сложные условия монтажа.

Изготовление погружного испарителя из меди — это не просто «согнуть трубку и припаять штуцеры», а комплексный инженерный проект, где расчёт, материалы и технология определяют результат. Ошибка на любом этапе оборачивается потерей производительности, обмерзанием, утечками или дорогостоящим переделыванием. Доверьте задачу профессионалам — мы спроектируем и изготовим испаритель, который будет стабильно и эффективно работать в ваших условиях и документально подтвердим все этапы!
