Почему монтаж смесительного узла — это инженерная задача, а не «прикрутить трубы»

Профессиональный подход даёт:

• Точное поддержание температуры приточного воздуха. Смесительный узел — не просто фитинги, а гидравлический контур с динамическим балансом. Правильный подбор Kvs, настройка байпаса и ПИД‑параметров обеспечивают плавное регулирование без колебаний и выбросов температуры.
• Надёжную защиту калорифера от замерзания. Разморозка водяного теплообменника — одна из самых дорогих аварий в вентиляции. Мы обеспечиваем постоянную циркуляцию через байпас, корректную аварийную логику и обязательное тестирование антифриз‑алгоритма при пусконаладке.
• Гидравлическую развязку контуров. Узел изолирует калориферный контур от перепадов давления в магистрали: циркуляционный насос поддерживает стабильный расход через теплообменник независимо от колебаний в теплосети.
• Снижение эксплуатационных затрат. Теплоизоляция подводок, правильная балансировка байпаса и точная настройка привода минимизируют теплопотери (до 10–15% на необизолированных участках) и перерасход теплоносителя.
• Документальное подтверждение для отчётности. Акт выполненных работ, протоколы балансировки и тестирования антифриз‑защиты, исполнительные схемы, фотофиксация, перечень материалов, инструкции по эксплуатации и графики ТО.

Монтаж смесительного узла — это работа с гидравликой, автоматикой и тепловыми расчётами. Ошибка на любом этапе (вертикальная установка насоса, отсутствие фильтра, перепутанная подача/обратка, неотбалансированный байпас, пропуск тестирования защиты от замерзания) приводит к нестабильной работе, перерасходу энергии или, в худшем случае, к разморозке калорифера и длительному простою системы. Доверьте монтаж специалистам, которые фиксируют результат протоколами и несут ответственность за каждый этап.

Назначение и область применения

Смесительный узел устанавливается между магистралью теплоснабжения и водяным калорифером приточной установки. Рекомендуемое расстояние до калорифера — не более 1,5–2,0 м.

• Регулирование температуры — плавное изменение мощности калорифера путём подмеса обратной воды в подающую линию.
• Гидравлическая развязка — изоляция контура калорифера от перепадов давления в магистрали.
• Защита от замерзания — постоянная циркуляция теплоносителя даже при закрытом клапане на магистрали.
• Поддержание расхода — циркуляционный насос обеспечивает стабильный поток через теплообменник.

Узлы SUR и SURP применяются в системах приточной вентиляции, центральных кондиционерах, тепловых завесах — везде, где водяной калорифер требует обвязки с регулированием и защитой.

Принцип работы

В основе работы — контур смешения с байпасной линией. Трёхходовой клапан распределяет потоки: часть теплоносителя поступает из магистрали (горячая подача), часть — из обратки калорифера через байпас.

• Нагрев. Контроллер получает сигнал от датчика температуры приточного воздуха. Если температура ниже уставки — привод открывает клапан на магистраль, увеличивая долю горячей воды в контуре. Температура на входе калорифера растёт, мощность увеличивается.
• Поддержание. При достижении уставки клапан фиксируется в промежуточном положении. Доли горячей подачи и обратки сбалансированы — температура приточного воздуха стабильна.
• Снижение мощности. Если температура выше уставки — клапан прикрывает магистраль. В контуре растёт доля остывшей обратки, мощность калорифера падает.

Циркуляционный насос работает непрерывно — даже когда клапан на магистраль полностью закрыт, теплоноситель продолжает двигаться по малому контуру (байпасу). Это ключевой механизм защиты от замерзания.

Состав и компоненты узла

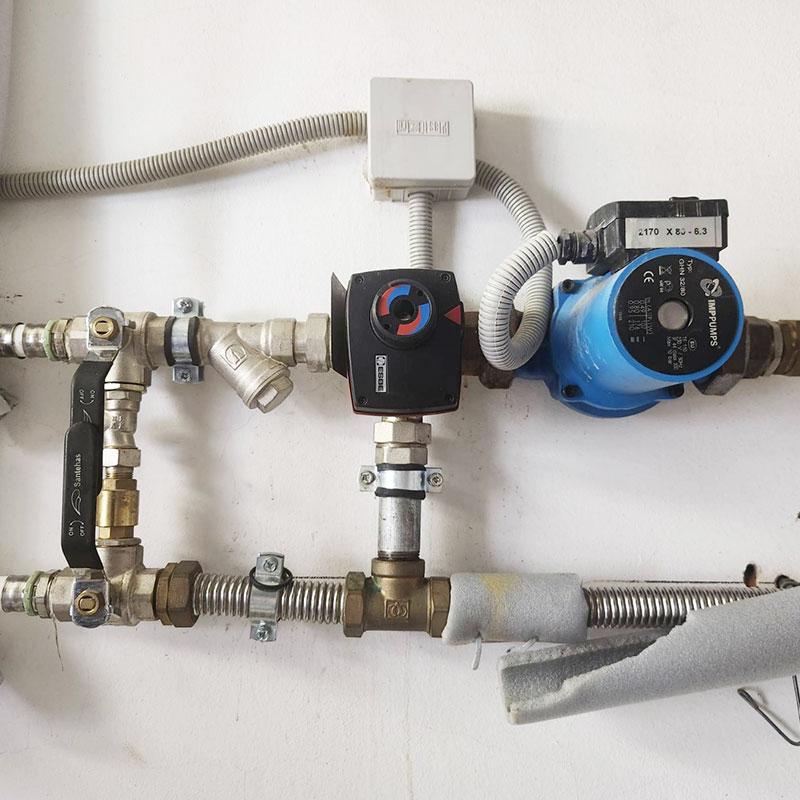

Смесительный узел SUR/SURP поставляется в сборе и включает:

• Трёхходовой регулирующий клапан — распределяет потоки между магистралью и байпасом. Kvs клапана определяет максимальный расход через узел.
• Электропривод (сервопривод) — управляет положением клапана по сигналу контроллера.
• Циркуляционный насос — мокроторного типа, обеспечивает постоянное движение теплоносителя. Вал — строго горизонтально.
• Обратный клапан — предотвращает обратный ток через байпас при работе магистрального насоса.
• Фильтр‑грязевик — устанавливается перед насосом, защищает от механических примесей.
• Запорные шаровые краны — для отсечения узла при сервисном обслуживании.
• Балансировочный вентиль — настройка расхода через байпас.
• Присоединительные гибкие подводки — нержавеющая сталь, компенсируют вибрации и упрощают монтаж.

Отличия SUR от SURP

Серии отличаются типом регулирования и электроприводом:

Когда выбрать SUR: простые системы с ON/OFF‑контроллером, небольшие приточные установки, бюджетные проекты.

Когда выбрать SURP: системы с ПИД‑регулированием, требовательные к точности температуры объекты (чистые помещения, серверные, лаборатории), интеграция с BMS.

Типоразмеры и характеристики

Общие технические параметры для всех типоразмеров:

• Максимальное рабочее давление — 1,0 МПа (10 бар)
• Минимальное рабочее давление — 20 кПа
• Температура теплоносителя — до +110 °C
• Теплоноситель — вода, незамерзающие смеси
• Степень защиты — IP41
• Питание насоса — ~230 В, 50 Гц

Как подобрать смесительный узел

Подбор выполняется по двум ключевым параметрам: расходу теплоносителя и коэффициенту Kvs.

1. Определите тепловую мощность калорифера (из проекта или паспорта приточной установки).
2. Рассчитайте расход теплоносителя:

   G = Q / (c × Δt)

   где:
   G — расход, кг/ч
   Q — мощность калорифера, кВт
   c — теплоёмкость воды (4,19 кДж/(кг·К) ≈ 1,16 Вт·ч/(кг·К))
   Δt — перепад температур подача/обратка (обычно 15–20 К)
3. Выберите типоразмер так, чтобы расчётный расход попадал в диапазон Kvs узла.

Пример: калорифер 45 кВт, Δt = 20 К. Расход G = 45 / (1,16 × 20) ≈ 1,94 м³/ч. Подходит SUR/SURP 40 (Kvs до 4,0) или SUR/SURP 60 (Kvs от 4,0).

Антифриз‑защита

Разморозка теплообменника — одна из самых дорогих аварий в системе вентиляции. Смесительный узел является ключевым элементом защиты калорифера от замерзания.

Механизмы защиты в SUR/SURP:

• Постоянная циркуляция — насос работает непрерывно, теплоноситель движется через калорифер даже при закрытом магистральном клапане.
• Байпасный контур — при аварийном закрытии клапана вода циркулирует по малому кругу, не давая замёрзнуть.
• Быстрый отклик клапана — при сигнале от морозного термостата привод полностью открывает подачу за 60–120 сек.
• Совместимость с аварийной логикой — контроллер по сигналу датчика обратки или капиллярного термостата переводит систему в аварийный режим: клапан на максимум, воздушная заслонка закрыта.

Для полноценной защиты помимо узла необходимы: электропривод воздушного клапана с возвратной пружиной, капиллярный термостат, датчик температуры обратной воды.

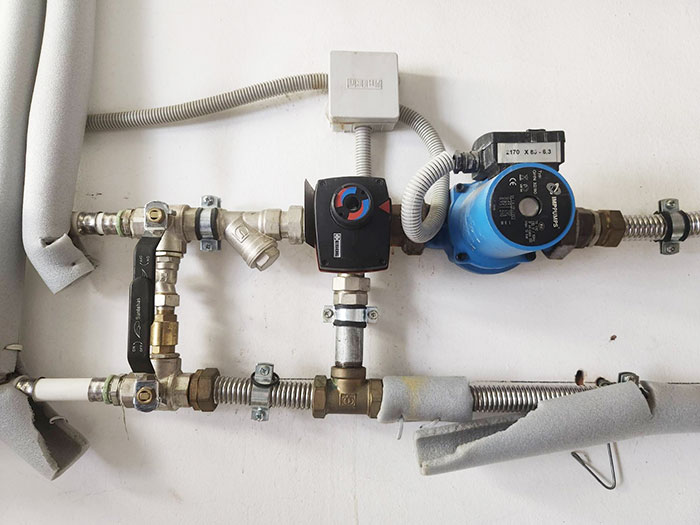

Монтаж и подключение

Требования к размещению:

• Расстояние от узла до калорифера — не более 1,5–2,0 м.
• Вал циркуляционного насоса — строго горизонтально.
• Свободный доступ для обслуживания (замена насоса, чистка фильтра).
• Температура в помещении — не ниже +5 °C (при использовании воды).

Порядок подключения:

1. Подключите подающую и обратную линии магистрали к соответствующим патрубкам узла.
2. Соедините выходы узла с патрубками калорифера гибкими подводками.
3. Проверьте направление стрелок потока на всех компонентах.
4. Установите фильтр‑грязевик перед насосом (пробкой вниз).
5. Заполните контур теплоносителем, стравите воздух.
6. Выполните балансировку байпаса.
7. Подключите привод к контроллеру, настройте ПИД‑параметры.
8. Проведите тестовый запуск с проверкой антифриз‑алгоритма.

Теплоизоляция подводящих трубопроводов обязательна — снижает теплопотери и предотвращает образование конденсата.

Типичные ошибки при монтаже и как мы их исключаем

Мы регулярно сталкиваемся с последствиями непрофессионального монтажа:

• Вертикальная установка насоса. Приводит к перегреву подшипников и преждевременному выходу из строя. Контролируем горизонтальность вала при монтаже.
• Отсутствие фильтра. Окалина и грязь из магистрали забивают насос и клапан. Обязательно устанавливаем фильтр‑грязевик перед насосом.
• Длинные подводки к калориферу. Увеличивают теплопотери и гидравлическое сопротивление контура. Размещаем узел не далее 1,5–2,0 м от калорифера.
• Неправильное направление потока. Перепутанные подача/обратка делают регулирование нестабильным. Проверяем стрелки на всех компонентах.
• Отсутствие балансировки байпаса. Весь поток идёт через байпас, калорифер не выходит на мощность. Выполняем настройку балансировочного вентиля с контролем расхода.
• Нет теплоизоляции. Потери мощности до 10–15% на участке от узла до калорифера. Изолируем все подводящие трубопроводы.
• Пропуск тестирования антифриз‑защиты. Узнают о неработающей защите только после аварии. Обязательно проводим тест аварийного алгоритма при пусконаладке.

Что входит в услугу «Монтаж смесительного узла приточной вентиляции» (под ключ)

Мы выполняем полный цикл работ:

• Обследование объекта и подбор узла. Анализ тепловой мощности калорифера, параметров теплоносителя, схемы приточной установки; расчёт расхода и Kvs; подбор типоразмера (SUR/SURP 40–110) и типа регулирования (трёхпозиционное или плавное).
• Подготовка к монтажу. Согласование места установки (не более 1,5–2,0 м от калорифера), подготовка несущих конструкций, проверка магистрали на чистоту, слив/заполнение при необходимости.
• Монтаж узла. Установка смесительного узла с соблюдением горизонтальности насоса, подключение подающей и обратной линий магистрали, соединение с калорифером гибкими подводками, установка фильтра‑грязевика (пробкой вниз), проверка направления потока.
• Теплоизоляция. Изоляция всех подводящих трубопроводов для снижения теплопотерь и предотвращения конденсата.
• Подключение автоматики. Подключение электропривода к контроллеру, установка и подключение датчиков температуры приточного воздуха и обратной воды, капиллярного термостата, настройка связи с BMS (для SURP).
• Заполнение и балансировка. Заполнение контура теплоносителем, стравливание воздуха, балансировка байпаса, проверка герметичности всех соединений.
• Пусконаладка. Настройка ПИД‑параметров (для SURP) или уставок трёхпозиционного режима (для SUR), тестовый запуск в режимах нагрева, поддержания и снижения мощности, проверка стабильности температуры приточного воздуха.
• Тестирование антифриз‑защиты. Имитация аварийной ситуации: проверка срабатывания капиллярного термостата, полного открытия клапана, закрытия воздушной заслонки с пружинным приводом, корректности аварийного алгоритма контроллера.
• Сдача и документация. Акт выполненных работ, протоколы балансировки и тестирования, исполнительные схемы, фотофиксация этапов, перечень материалов и сертификатов, инструкции по эксплуатации и ТО, график обслуживания, гарантийные документы.

Наши преимущества

Опыт монтажа смесительных узлов SUR, SURP и аналогов на объектах разного масштаба — от компактных приточек до многоканальных систем с интеграцией в BMS.
Подбор типоразмера и типа регулирования под реальную тепловую мощность и требования к точности — без универсальных решений.
Собственный инструмент и диагностика: расходомеры, манометры, тепловизор, тестеры автоматики — контроль качества на каждом этапе.
Полный цикл «под ключ»: от обследования и подбора до монтажа, балансировки, пусконаладки, тестирования антифриз‑защиты и сдачи с исполнительной документацией.
Обязательное тестирование аварийной логики при пусконаладке — защита калорифера проверяется на стенде и на объекте.
Гарантия на работы и материалы; поддержка при проверках и вводе в эксплуатацию.
Гибкость под ваши условия: срочные заявки, работы без остановки производства (поэтапно), круглосуточная диспетчеризация.

Монтаж смесительного узла приточной вентиляции — это инженерная задача, где результат зависит от точности подбора, соблюдения технологии монтажа, правильной балансировки и обязательного тестирования защиты от замерзания. Грамотно установленный и настроенный узел обеспечивает стабильную температуру приточного воздуха, защищает калорифер от разморозки и снижает эксплуатационные затраты. Доверьте монтаж профессионалам — мы обеспечим полный цикл работ и документально подтвердим каждый этап!
