Зачем нужен профессиональный монтаж ХКМ с выносным конденсатором

Корректно выполненный монтаж даёт:

• Стабильную холодопроизводительность. Система работает в расчётных режимах даже при высоких наружных температурах и пиковых нагрузках.
• Снижение тепловой нагрузки на помещение. Тепло отводится наружу, не нагревая торговый зал, склад или производственную зону.
• Комфорт и соответствие санитарным нормам. Вынос шумных вентиляторов конденсатора снижает уровень звука в рабочих зонах и позволяет соблюсти требования к шуму.
• Безопасность и долговечность оборудования. Грамотная прокладка трасс, уклоны для масловозврата, герметичность соединений и правильная заправка исключают типовые причины аварий.
• Соответствие нормативам. Работы выполняются с учётом ПУЭ, СП, ГОСТ EN 378 и требований по обращению с хладагентами.
• Документальное подтверждение всех этапов. Вы получаете исполнительную документацию, акты, протоколы испытаний и инструкции — это важно для приёмки, страхования и сервиса.

Профессиональный монтаж особенно критичен при длинных трассах, многокомпрессорных схемах, низких температурах кипения и интеграции с BMS. Ошибка в уклоне труб, недостаточное вакуумирование или неверный подбор сечения трассы могут привести к масляному голоданию компрессора, гидроударам и выходу оборудования из строя уже в первый сезон.

Когда требуется монтаж ХКМ с выносным конденсатором

• При строительстве новых объектов с централизованным холодом: распределительные центры, склады, гипермаркеты, производственные цеха.
• При реконструкции: замена устаревших моноблоков на более эффективные и тихие решения с выносом конденсатора.
• Если в помещении нет места для конденсаторного блока либо невозможно обеспечить требуемый воздухообмен.
• Для снижения шума и вибраций в торговых и общественных зонах.
• При создании систем с резервированием, каскадным управлением и диспетчеризацией.
• В составе технологических линий: камеры созревания, шоковой заморозки, низкотемпературные склады.

Что входит в монтаж ХКМ с выносным конденсатором «под ключ»

Мы берём на себя полный цикл работ:

• Выезд и обследование объекта. Оценка машинного отделения, площадки под конденсатор, несущих конструкций, путей подъезда, точек подключения, вентиляции и условий для такелажа. Замеры трасс, фиксация требований к уровню шума и температурным режимам.
• Согласование технического решения. Подбор компрессорной машины (поршневая/спиральная/винтовая), конденсатора (воздушное/водяное охлаждение), ресивера, фильтров, автоматики. Согласование схемы, длин трасс, диаметров труб и электропитания.
• Подготовка площадок. Устройство фундаментов/рам под компрессорную машину и конденсатор, виброизоляция, организация дренажа, закладных, креплений, защита от осадков и наледи.

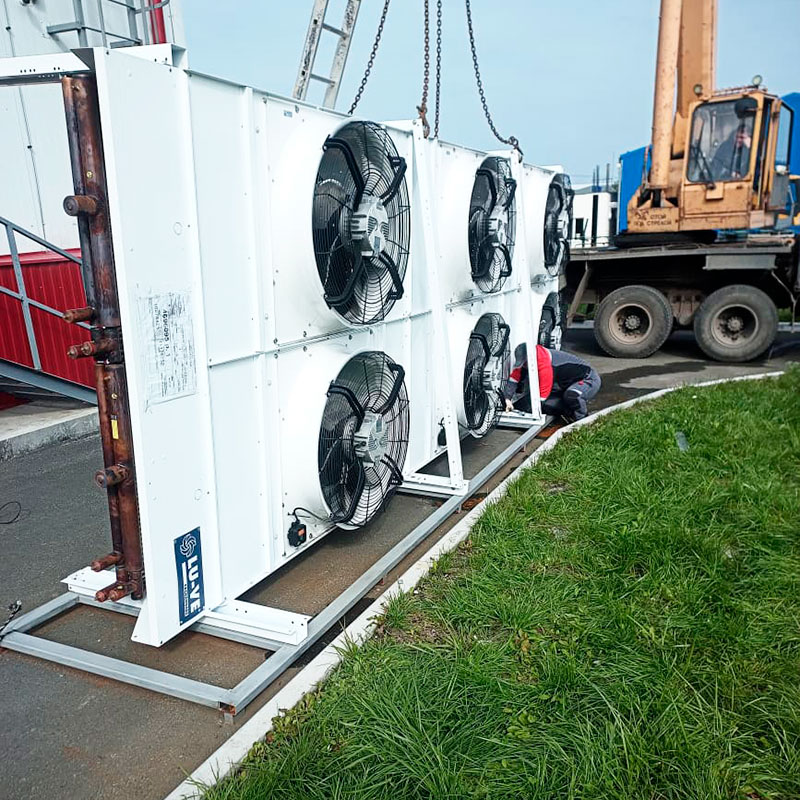

• Установка оборудования. Монтаж компрессорной машины на антивибрационные опоры, установка конденсатора с соблюдением горизонтальности и воздушных зазоров, монтаж защитных кожухов и ограждений.
• Прокладка и соединение коммуникаций. Медные трубопроводы (с изоляцией, уклонами и маслоподъёмными петлями), кабельные линии, импульсные трубки, дренаж. Пайка/вальцовка соединений, укладка в короба/лотки, маркировка трасс.
• Вакуумирование и проверка герметичности. Глубокое вакуумирование контура, опрессовка азотом, поиск утечек течеискателем, контроль остаточного давления и прироста давления при выдержке.
• Заправка хладагентом. Заправка строго по весу и давлению с учётом типа фреона, контроль совместимости масел, проверка работы контура на всех режимах.
• Пусконаладка и настройка автоматики. Настройка контроллеров, реле давления, ТРВ/капилляров, циклов оттайки, аварийных защит, логики резервирования и каскадного управления.
• Тестирование и контроль качества. Проверка стабильности температуры в разных зонах, контроль токов, вибрации, уровня шума, имитация аварийных ситуаций, замеры параметров при пиковых нагрузках.
• Сдача объекта и документация. Подписание актов, передача исполнительной документации (схемы, протоколы, чек‑листы), инструкций по эксплуатации и ТО, инструктаж персонала.

Ключевые нюансы и требования при монтаже

При монтаже ХКМ с выносным конденсатором важно учитывать:

• Масловозврат и уклоны трасс. Всасывающие трубы должны иметь уклон к компрессору; на длинных участках — маслоподъёмные петли; диаметры труб подбираются по скорости потока.
• Герметичность и чистота контура. Любая влага или загрязнение приводят к образованию кислот и быстрому выходу из строя компрессора и ТРВ. Обязательны вакуумирование и контроль чистоты.
• Свободный воздушный поток для конденсатора. Вокруг блока должны быть соблюдены минимальные расстояния до стен и препятствий; исключается рециркуляция горячего воздуха.
• Электробезопасность и питание. Отдельная линия питания, заземление, защита от перекоса фаз, применение стабилизаторов при нестабильной сети, корректное подключение силовых и сигнальных цепей.
• Вибрация и шум. Антивибрационные опоры под компрессор и конденсатор, при необходимости — шумозащитные экраны и глушители.
• Интеграция с BMS и диспетчеризацией. Согласование протоколов, уровней сигналов, логики аварийных оповещений и расписаний работы.
• Защита от внешних факторов. Конденсатор должен быть защищён от осадков, наледи, мусора, птиц и солевого тумана (в прибрежных зонах).

Этапы монтажа «под ключ»

• Заявка и выезд инженера. Сбор исходных данных, фотофиксация, замеры, обсуждение требований и сроков.
• Подбор оборудования и материалов. Формирование спецификации, заказ техники и комплектующих, согласование сметы.
• Подготовка площадок и оснований. Устройство рам, фундаментов, закладных, организация зоны работ и путей подъезда.
• Доставка и такелаж. Транспортировка оборудования, подъём и установка с применением грузоподъёмных механизмов.
• Монтаж и соединения. Установка агрегатов, прокладка трасс, подключение электрики, импульсных линий, защитных систем.
• Испытания и заправка. Вакуумирование, опрессовка, поиск утечек, заправка хладагентом, первичные тесты.
• Наладка и тестирование. Настройка автоматики, проверка режимов, балансировка, замеры параметров, имитация аварий.
• Приёмка и передача. Сдача объекта, подписание актов, выдача документации и инструкций, обучение персонала.

Особенности монтажа для разных типов объектов

• Торговые центры и гипермаркеты. Акцент на снижение шума, эстетику прокладки трасс, удобство обслуживания, быстрый ввод в эксплуатацию без остановки торговли.
• Промышленные склады и терминалы. Мощные многокомпрессорные станции, длинные трассы, резервирование, диспетчеризация, учёт пиковых нагрузок и логистики.
• Фармацевтические и лабораторные помещения. Стабильность параметров, документирование результатов, требования к чистоте и герметичности, валидация температурных режимов при необходимости.
• Объекты с ограниченным пространством. Компактные решения, использование кронштейнов, точный расчёт несущей способности конструкций, защита от ветра и осадков.
• Крышные установки. Учёт ветровых и снеговых нагрузок, организация водоотвода, защита от наледи и сосулек, удобство доступа для обслуживания.

Наши преимущества при монтаже ХКМ с выносным конденсатором

Более 10 лет опыта монтажа холодильного оборудования на объектах любой сложности.
Сертифицированные специалисты с допусками к работам с хладагентами и электроустановками.
Соблюдение технологических карт: вакуумирование, контроль веса заправки, проверка герметичности течеискателем, балансировка контуров.
Полный цикл «под ключ»: от обследования до сдачи объекта с исполнительной документацией и инструктажами.
Использование профессионального оборудования: вакуумные насосы, электронные весы, течеискатели, мультиметры, шумомеры, анемометры, логгеры температуры.
Гарантия на выполненные работы и оборудование, включая герметичность контура и стабильность температурных режимов.
Оперативность и минимизация неудобств для заказчика: чёткое планирование этапов, работа в согласованные окна, контроль сроков.

Монтаж холодильно‑компрессорной машины с выносным конденсатором — не просто «поставить и включить», а инженерная система, где каждая деталь влияет на результат. От уклонов труб и масловозврата до настройки защит и интеграции с BMS — все параметры должны быть учтены ещё на этапе проектирования и монтажа. Доверьте эту задачу профессионалам: мы обеспечим надёжную, энергоэффективную и безопасную работу системы с первого дня и документально подтвердим все этапы!
